電線的規格大小都是平方毫米為單位，常見的有1.5、2.5、4、6、10平方等，有的是2*2.5表示，下面介紹下電線規格符號怎么看及常見電線電纜符號含義。

電線規格符號怎么看

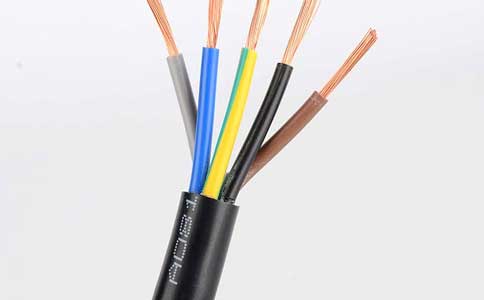

舉個例子，比如我們看到家用電線上印字是BV2*2.5，那么這就表示，2根2.5平方毫米的銅絲組成的銅芯聚氯乙烯絕緣聚氯乙烯電線。2*2.5表示是指芯數和截面大小。

電纜簡寫型號含義

R-連接用軟電纜(電線)，軟結構。

V-絕緣聚氯乙烯。

B-平型(扁形)。

S-雙絞型。A-鍍錫或鍍銀。

F-耐高溫

P-編織屏蔽 P2-銅帶屏蔽 P22-鋼帶鎧裝

Y—預制型、一般省略，或聚烯烴護套

FD—產品類別代號，指分支電纜。將要頒布的建設部標準用FZ表示，其實質相同

YJ—交聯聚乙烯絕緣

V—聚氯乙烯絕緣或護套

ZR—阻燃型

NH—耐火型

WDZ—無鹵低煙阻燃型

WDN—無鹵低煙耐火型

如：

A——安裝用電線(電纜)

F——氟塑料絕緣

200——耐溫200℃

250——耐溫250℃

X、H——橡膠護套

FF46-1——鍍錫銅芯氟46絕緣及護套電纜

FF46-2——鍍銀銅芯氟46絕緣及護套電纜

常用電源線符號含義

1、SYV：實心聚乙烯絕緣射頻同軸電纜

2、SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，視頻(射頻)同軸電纜(SYV、SYWV、SYFV)適用于閉路監控及有線電視工程

SYWV(Y)、SYKV 有線電視、寬帶網專用電纜 結構：(同軸電纜)單根無氧圓銅線 物理 發泡聚乙烯(絕緣) (錫絲 鋁) 聚氯乙烯(聚乙烯)

3、信號控制電纜(RVV護套線、RVVP屏蔽線)適用于樓宇對講、防盜報警、消防、自動抄表等工程

RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜 電壓300V/300V2-24芯

用途：儀器、儀表、對講、監控、控制安裝

4、RG：物理發泡聚乙烯絕緣接入網電纜 用于同軸光纖混合網(HFC)中傳輸數據模擬信號

5、KVVP：聚氯乙烯護套編織屏蔽電纜 用途：電器、儀表、配電裝置的信號傳輸、控制、測量

6、RVV(227IEC52/53) 聚氯乙烯絕緣軟電纜 用途：家用電器、小型電動工具、儀表及動 力照明

7、AVVR 聚氯乙烯護套安裝用軟電纜

8、SBVV HYA 數據通信電纜(室內、外)用于電話通信及無線電設備的連接以及電話配線網的 分線盒接線用

9、RV、RVP 聚氯乙烯絕緣電纜

10、RVS、RVB 適用于家用電器、小型電動工具、儀器、儀表及動力照明連接用電纜

11、BV、BVR 聚氯乙烯絕緣電纜 用途：適用于電器儀表設備及動力照明固定布線用

12、RIB 音箱連接線(發燒線)

13、KVV 聚氯乙烯絕緣控制電纜 用途：電器、儀表、配電裝置信號傳輸、控制、測量

14、SFTP 雙絞線 傳輸電話、數據及信息網

15、UL2464 電腦連接線

16、VGA 顯示器線
