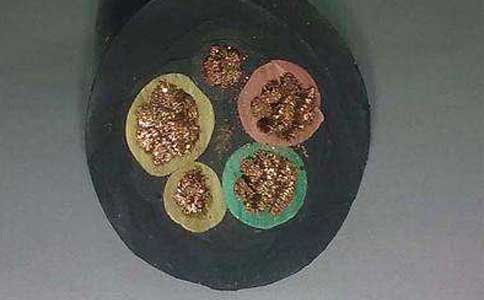

在橡套電纜的生產(chǎn)過程中，便經(jīng)常出現(xiàn)外觀上的缺陷，如表面不光滑;表面有熟料粒子(早期硫化橡膠粒子)或雜質(zhì);電線電纜表面劃傷、擦傷;表面有塌陷;表面有麻花紋等。下面總結(jié)了導(dǎo)致橡套電纜外觀出現(xiàn)缺陷五種原因，供大家參考：

第一、模套承線太長或太短、?？诓还饣铱讖教?機(jī)頭、?？诨驒C(jī)身溫度低;橡料塑性小等均有可能導(dǎo)致橡套電纜表面不光滑。

第二、供給的橡膠不干凈，含有雜質(zhì);膠料焦燒時(shí)間太短;擠橡機(jī)身、機(jī)頭或口模溫度太高;機(jī)頭內(nèi)橡膠流動不順，有橡料滯留死角;螺桿不光滑、粘膠等均有可能導(dǎo)致橡套電纜表面出現(xiàn)熟料粒子(早期硫化橡膠粒子)或雜質(zhì)。

第三、模套不光滑，無倒角;有雜質(zhì)或熟膠粒子堵住?？?在硫化管內(nèi)拖管擦傷;硫化管出口密封橡皮墊圈孔徑偏小等均有可能導(dǎo)致橡套電纜表面劃傷、擦傷。

第四、模套孔徑太大;導(dǎo)電線芯外層股線間、單絲間空隙偏大，纜芯外徑不均勻;橡料塑性小，粘性差;橡料中有雜質(zhì);對模距離小，壓力小等均有可能導(dǎo)致橡套電纜表面塌陷。

第五、模套孔徑太小;橡料擠出不足，線芯縫隙填不滿;導(dǎo)電線芯或纜芯跳線;對模距離短等均有可能導(dǎo)致橡套電纜表面出現(xiàn)麻花紋。
