礦用電纜是煤礦用電纜的簡稱，礦用電纜均為阻燃電纜，都應經過安標國家礦用產品安全標志中心頒發礦用產品安全標志證書。U型(M型)煤礦用橡套電纜。

電纜型號組成

第一部分：用大寫字母M表示煤礦用阻燃電纜的系列代號。

第二部分：用大寫字母V表示聚氯乙烯絕緣材料的代號;用大寫字母YJ表示交聯聚乙烯絕緣材料代號。

第三部分：用大寫字母V表示聚氯乙烯護套(內襯層)材料代號。當電纜有外護層時，本部分表示內襯層的材料代號。

第四部分：電纜外護層型號，應按鎧裝層和外被層所用的結構順序用阿拉伯?dāng)?shù)字表示。

礦用電纜規格及標準編號

1)采煤機屏蔽橡套軟電纜，額定電壓為0.66/1.14KV，動力線芯3*50，地線芯為1*10，控制線芯為4*4，帶半導電屏蔽層，表示為：MCP-0.66/1.143*50+1*10+4*4MT818.2-1999

2)采煤機屏蔽監視編織加強型橡套軟電纜，額定電壓為0.66/1.14KV，動力線芯3*50，地線芯1*25，控制線芯2*2.5，帶半導電屏蔽層，監視線芯和編織加強層，表示為：MCPJB-0.66/1.143*50+1*25+2*2.5MT818.3-1999

3)采煤機金屬屏蔽監視型橡套軟電纜，額定電壓0.66/1.14KV，動力線芯3*70，地線芯1*25，監視線芯1*35，帶金屬屏蔽層，表示為MCPTJ-0.66/1.143*70+1*35+1*35MT818.4-1999

4)煤礦用移動彈性體軟電纜，額定電壓0.38/0.66KV，動力線芯3*25，地線芯1*16，不帶屏蔽層，表示為：MYE-0.38/0.663*25+1*16MT818.5-1999

5)煤礦用移動金屬屏蔽監視型橡套軟電纜，額定電壓3.6/6KV，動力線芯3*35，地線芯3*16/3，監視線芯3*2.5，帶半導電屏蔽層，表示為：MYPTJ-3.6/63*35+3*16/3+3*2.5MT818.6-1999

6)煤礦用移動屏蔽橡套軟電纜，額定電壓為3.6/6KV，動力線芯3*25，地線芯1*16，低溫環境用，帶半導電屏蔽層，表示為：MYDP-3.6/63*25+1*16MT818.7-1999

7)煤礦用電鉆屏蔽彈性體電纜，額定電壓0.3/0.5KV，動力線芯3*4，地線芯1*4，表示為：MZPE-0.3/0.53*4+1*4MT818.8-1999

8)煤礦用移動輕型橡套軟電纜，額定電壓0.3/0.5KV，絕緣線芯3*2.5，不帶屏蔽層，表示為：MYQ-0.3/0.53*2.5MT818.9-1999

9)煤礦用礦工帽燈電線，絕緣線芯2*0.75，表示為：MM2*0.75MT818.10-1999

以上礦用電纜型號含義為MT818中的規定，按國家標準GB12972中的規定系列代號為U，即礦字的拼音第二個字母，因?yàn)榈谝粋€(gè)字母K已被控制電纜所占用，其余的代號基本一樣。

礦用電纜名稱及型號

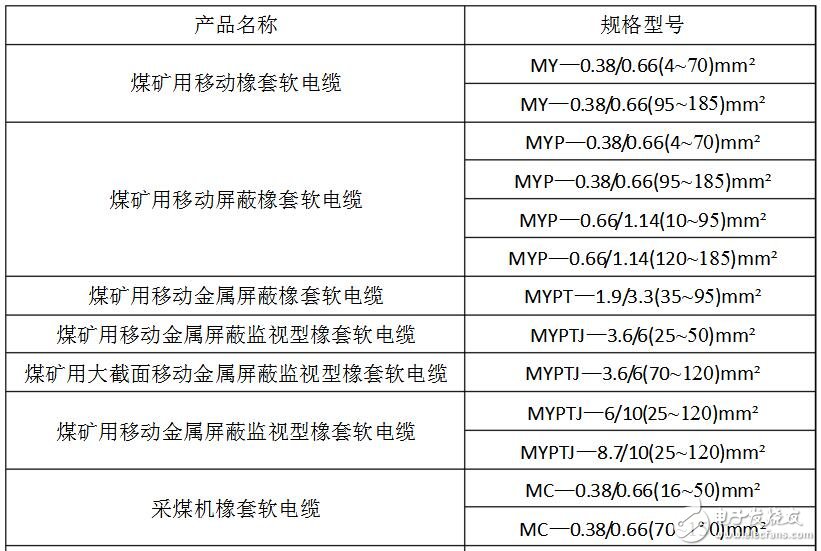

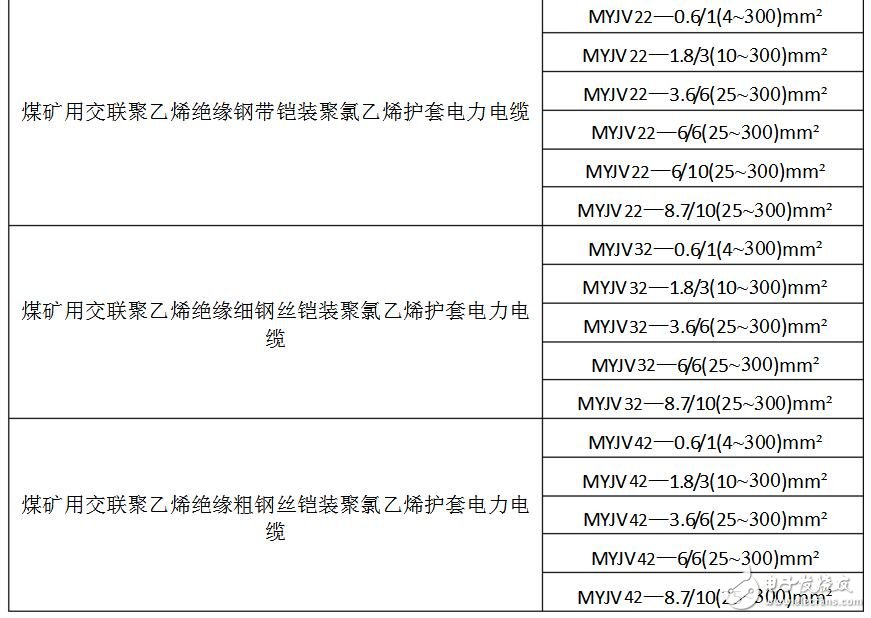

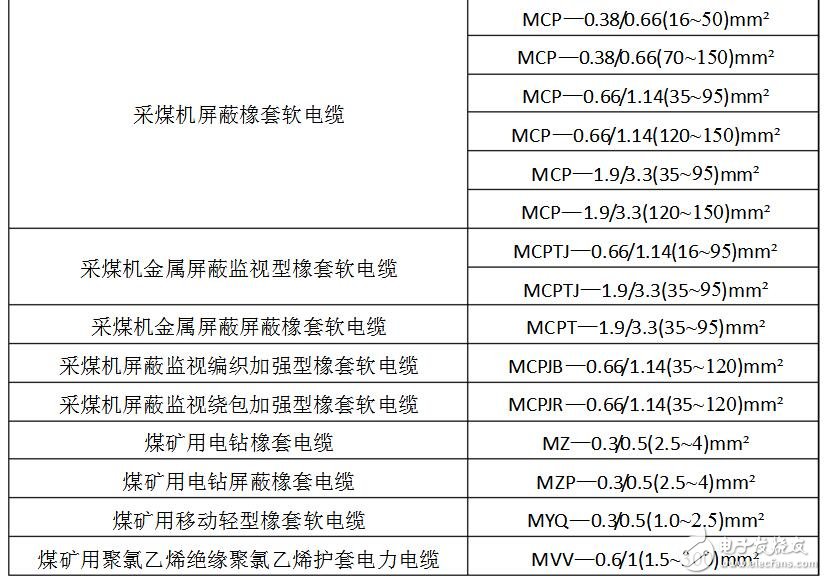

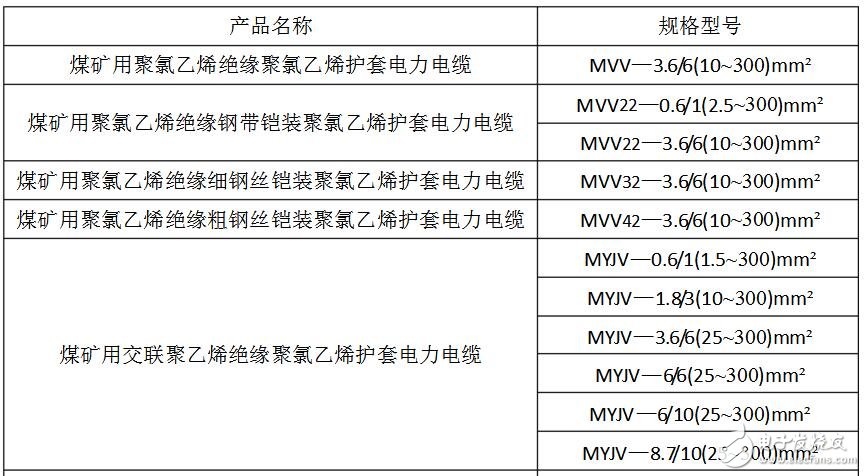

礦用橡套電纜規格型號大全
