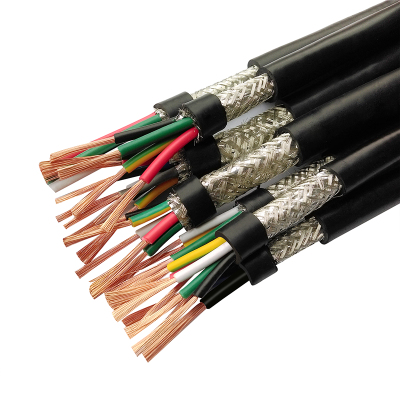

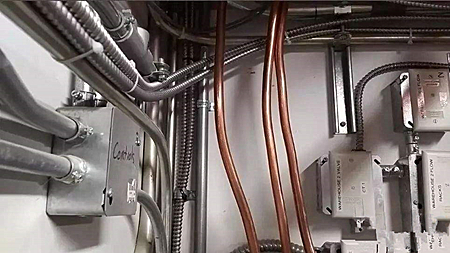

采用屏蔽電纜是為減少外電磁場對電源或通信線路的影響而專門采用的一種帶金屬編織物外殼的導線。這種屏蔽線也有防止線路向外輻射電磁能的作用。

屏蔽電纜為什么要接地？

中間接地、兩端接地等多點接地方式適用于雙層絕緣隔離屏蔽的電纜，其外層為了引入電位差而感應出電流，從而產生降低源磁場強度的磁通，進而基本上抵消掉沒有外屏蔽層時所感應的電壓。雙層絕緣隔離屏蔽的電纜其最內層屏蔽則應一端接地，基于沒有電位差不產生擾動電流的原理，可用于一般防靜電感應。

對于復雜干擾、及有防雷要求的場所，采用雙層絕緣隔離屏蔽的電纜，對提高抗干擾性能有著積極的意義

為什么不能重復接地？

屏蔽層接地通常采用兩種方式來處理：屏蔽層單端接地和屏蔽層雙端接地。

① 屏蔽層單端接地是在屏蔽電纜的一端將金屬屏蔽層直接接地，另一端不接地或通過保護接地。

在屏蔽層單端接地情況下，非接地端的金屬屏蔽層對地之間有感應電壓存在，感應電壓與電纜的長度成正比，但屏蔽層無電勢環流通過。單端接地就是利用抑制電勢電位差達到消除電磁干擾的目的。

這種接地方式適合長度較短的線路，電纜長度所對應的感應電壓不能超過安全電壓。靜電感應電壓的存在將影響電路信號的穩定，有時可能會形成天線效應。

② 雙端接地是將屏蔽電纜的金屬屏蔽層的兩端均連接接地。

總結：兩端接地屏蔽效果會更好，但信號失真會增大；兩層屏蔽應是相互絕緣隔離型屏蔽！如沒有彼此絕緣仍應視為單層屏蔽！

最外層屏蔽兩端接地是由于引入的電位差而感應出電流，因此產生降低源磁場強度的磁通，從而基本上抵消掉沒有外屏蔽層時所感應的電壓；而最內層屏蔽一端接地，由于沒有電位差，僅用于一般防靜電感應.
